Bedienfolien

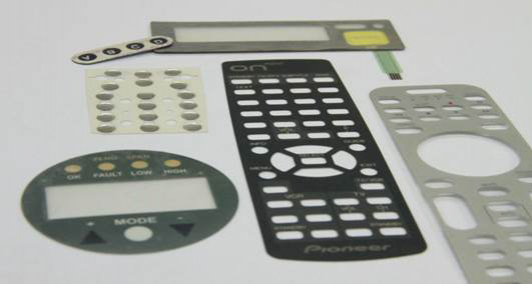

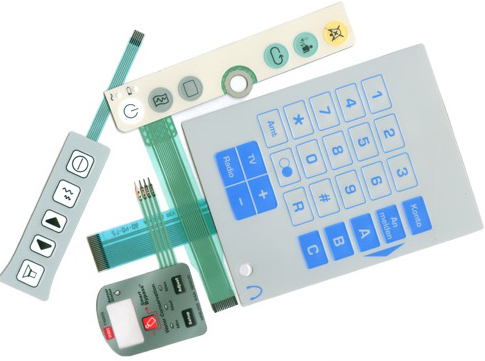

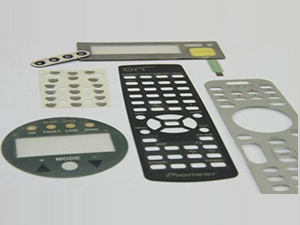

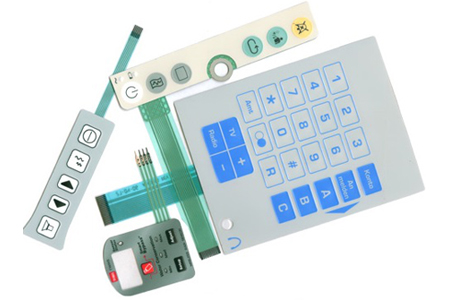

Bedienfolien, oder Tastaturfolien, bestehen aus mehreren Schichten Platinen und dienen als wichtige Abdichtung. Die Bedienfolien kombinieren Bedienknöpfe, Panel und Oberfläche mit graphischen Indikatoren. Dieses neuartige Produkt verbindet fotographische, mechanische und eletkronische Technologien, die Elektrogeräten ihr Aussehen und Struktur verleihen. Bedienfolien sind der perekte Ersatz für herkömmliche Tastaturen und sind zuverlässiger und widerstandsfähiger.

    1. Besonderheiten der Bedienfolien von Tayang
    2. Besonderheiten der Bedienfolien von Tayang
      • Wasserdicht, staub- und ölresistent sowie resistent gegen korosive Gase. Sie sind leicht, handlich, haltbar und einfach einzubauen.

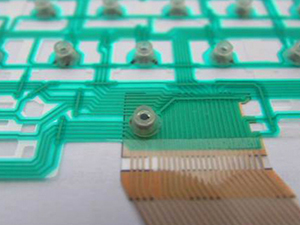

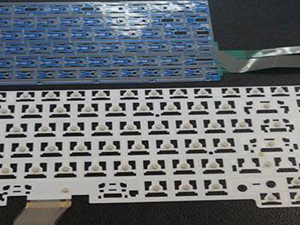

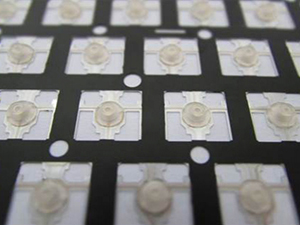

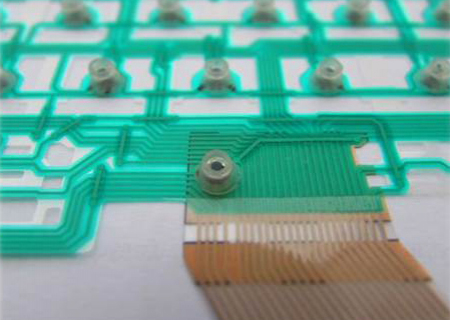

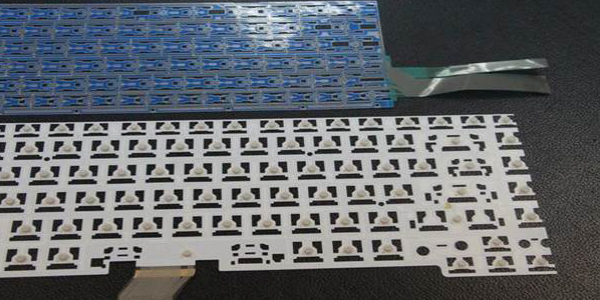

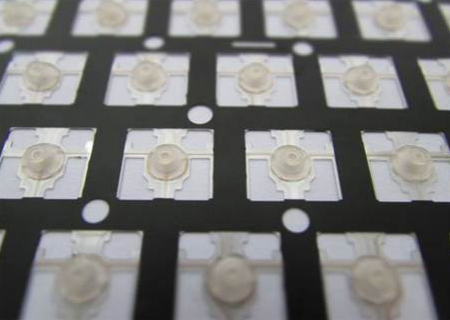

      • Unsere elekronischen Bedienfolien bestehen aus flexiblen Stromkreisen auf einem PET-Substrat, die dann mit Silikon umspritzt und mit Tastenkuppen ausgestattet werden - ganz nach Kundenanforderungen aus Maß.
      • Die Bedienfolien können auch an das Bedienfeld einer gesamten Maschine angeschlossen werden.
      Mehr
    1. Herstellungsprozess
    2. Herstellungsprozess
        • Schnitt
        • Druck
        • Trocknung
        • Stechen
        • Stanzen
        • Zusammensetzung
        • Trocknung
        • Optische Inspektion
        • Funktionstest
        • Verpackung

        Die Drucker, die für den Siebdruck bei der Herstellung der Bedienfolien eingesetzt werden, drucken zu +/-0.1mm genau und sind während des gesamten Prozesses stabil positioniert.

        Zum Trocknen setzen wir einen Infrarot-Trockentunnel sowie einen Heißluftofen des taiwanesischen Herstellers ShengQi ein. Die Temperatur kann auf +/-5° präzise eingestellt werden. Die Größenveränderung der Endprodukte kann mit einer Genauigkeit von bis zu 0.05mm kontrolliert werden.

        Unsere Maschinen für Zusammensetzung und optische Inspektion sind alle unabhängig entwickelt worden und garantieren die Verbundgenauigkeit aller 100 Tasten auf bis zu 0.2mm.

        Die Marktanforderungen setzen Kompaktheit voraus, da die Bedienfolien genau auf kleine Tasten der Bedienfelder von Geräten abgestimmt sein müssen.

      Mehr
Anforderungen an Bedienfolien
  • Druck: Reihenbreite ≤0.2mm, Abstand: 0.2mm;
  • Testanforderungen: Schleifenimpedanz <250Ω;
  • Bedienfolienanschluss: Klemme ≤0.2mm. Biegungstest ≥10 times.
  • Stromkreistest: ≥2H.
  • Verbundstest der Silverleitungen: löst sich nicht, wenn vom 3M600 Band gezogen.
  • Umwelttest: Hohe Temperaturen und Feuchtigkeit 70°*95%RH*96Std. niedrige Temperaturen -40℃*96Std. Temperaturwechsel zwischen 25℃*50%RH~0℃~-40℃*2Std.~65℃*90%RH*2Std.~-40℃, 5 Durchläufe.
  • Spannungstest: 65℃*90%RH*240Std.*5V DC;
  • Maximale Einsatzdauer: min. 10 Mio. Anwendungen.

Nach Durchführung der oben genannten Tests sollten die Bedienfolien nicht zerreißen, verspröden und auch keine Kurzschlüsse auslösen. Die Kurzschlussresistenz sollte bei 300% der Ausgangsresistenz liegen. Die Drahtbreite sollte ≤0.3mm betragen und es müssen ≤0.25mm zwischen den Tasten eingehalten werden.

Die Dichtungseigenschaften der Bedienfolien ist äußerst wichtig. Die Bedienfolien müssen möglichst dünn sein.

Vorführprodukte
