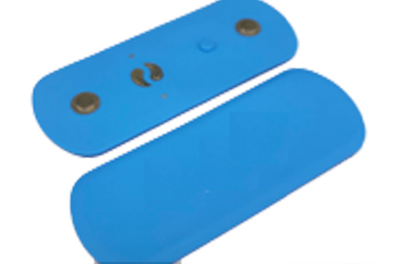

Bluetooth Patch-Thermometer & Herzfrequenz-Sensor

Dieser Kunde hat mit dem Peking Union Medical College kooperiert, um einen Bluetooth Sensor zu entwickeln. Kein Hersteller in Guangdong oder Zhejiang wollte dem Design nach produzieren, bis der Kunde bei Tayang Gehör fand. Unser Entwicklungs- und Forschungszentrum hat die folgenden Lösungen eingesetzt und den Bluetooth-Sensor massenhaft hergestellt.

Prozess

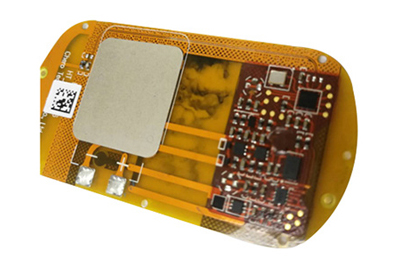

Interne Qualitätskontrolle für flexible Leiterplatten

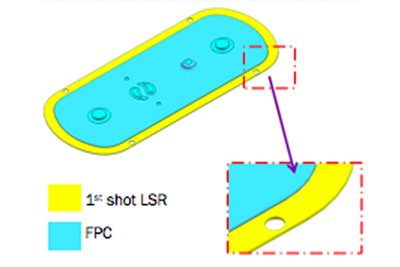

Erster Spritzgießvorgang für das Unterteil (mit integrierter Leiterplatte)

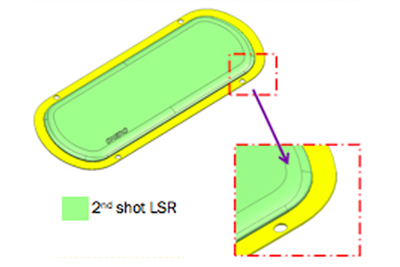

Zweiter Spritzgießvorgang für Oberteil (mit integrierter Leiterplatte)
Entgratung und Öberflächenbehandlung mit Öl

Anforderung an Rohmaterialien für Spritzguß

Temperatur der Leiterplatten < 80℃:

Niedriger Schmelzpunkt wird gewählt TSN-S040A/B
Öl für Oberflächenbehandlung mit niedriger Temperatur BND-C011D

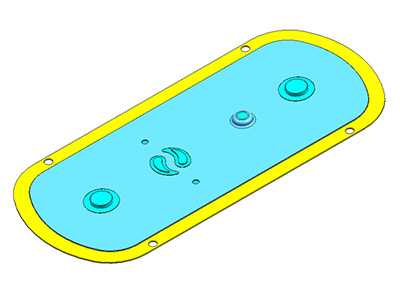

1.Anforderungen an Spritzguß

Nach zwei Einspritzungen darf der Kunststoff nicht über den 6 Metallkontakten liegen und die Kontakte dürfen nicht beschädigt sein.

Metallkontakt

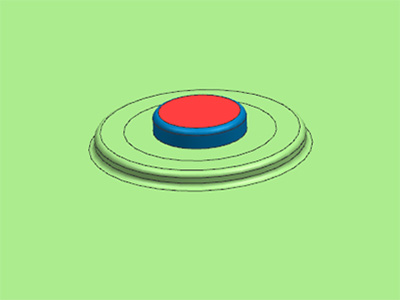

2.Anforderungen an Spritzguß

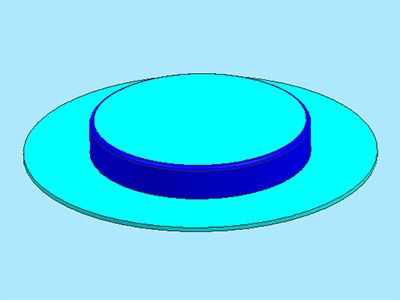

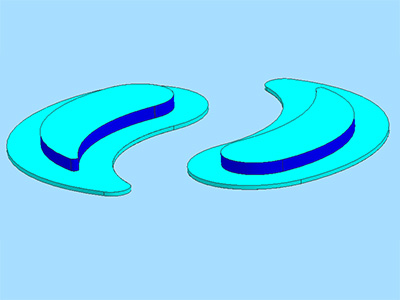

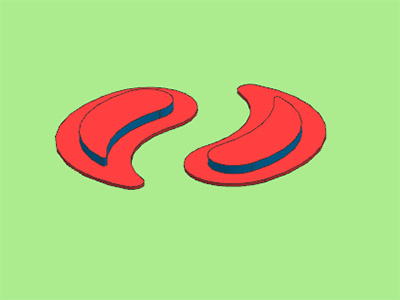

Damit die Gussform die 6 Kontakte nicht beschädigt, wird eine 0.2mm Lücke in den tiefblauen Regionen gelassen.

3.Requirement of Injection Mold

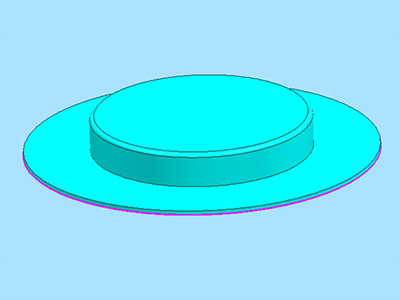

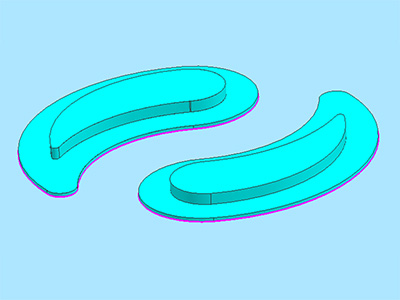

Ein zu dicker Grat kann beim Entgraten zu Brüchen führen, weshalb die violette Gratstruktur nötig ist.
Um keine Luft einzuschließen, beträgt der Radius der violetten Eckteile 0.3mm.

Anforderungen an Endprodukte

Fehlende Teile, das Herunterfallen von Komponenten, freiligende Leiterplatten und Unebenheiten sind nicht akzeptabel.
Die Toleranz für Dimension richtet sich nach DIN ISO 3302-1 CLASS M1
Grat darf nur ≤0.08mm betragen; keine Brüche oder gezähnter Grad werden akzeptiert.
Luftrückstände im Kunststoff ≤ 0.30mm²
Kein Kunststoff auf den Kontakten der Leiterplatte, da sonst die Funktion nicht gewährleistet werden kann.
